【软路由】安装PVE8和Openwrt并直通PCIE设备将网口直通给Openwrt

前言

**既然我们写了esxi的教程，那自然不能漏了PVE的教程，网上很多大佬的教程都不错，本人也才开始正式用pve边搭建边写教程，如果有写的不对的地方欢迎大佬指正。**

PVE创建准备

1. 准备一个至少8G的USB（后续操作会格式U盘所以请确认是否有重要数据）
2. 自己的PC电脑上准备好Rufus
3. 准备好SSH工具，当然也可以用PVE自带的。我习惯使用Finalshell
4. 下载pve镜像，本教程使用的是pve8.2.2镜像
5. 本教程使用的软路由设备是：研凌N3161 I7-1265U第12代Core
6. 设备配置为：酷兽3200MHz32GX2 梵想S500PRO1TB朗科SSD固态硬盘1TB
7. 本次演示我们讲PVE设置为192.168.20.3，然后直通除PVE管理网口以外的所有网口给Openwrt，并将OpenwrtIP设置为192.168.20.1

PVE镜像下载

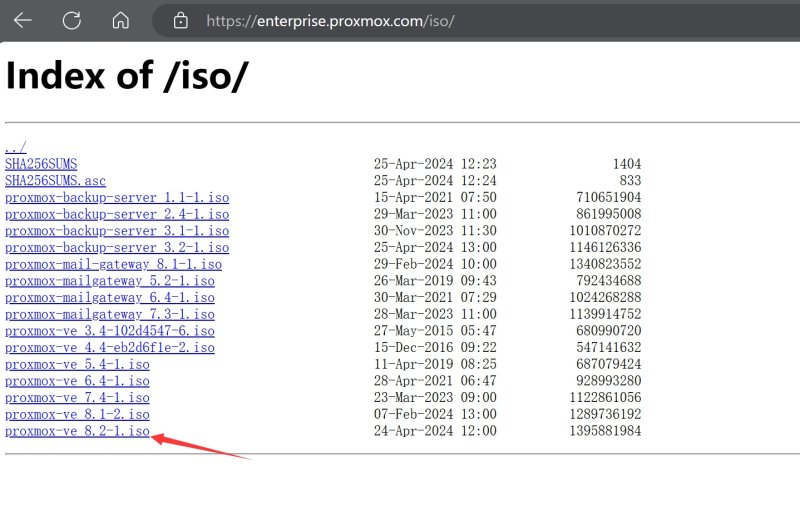

**如果你不知道哪里下载，那我们就去官方下载地址下。用迅雷挺快的，用idm个人体验不是很快。官方下载地址：https://enterprise.proxmox.com/iso/ ，一般选择最新的就行了。**

PVE引导镜像

1. 我们插入U盘到电脑上，打开下载好的Rufus，引导类型选择，点击右边的选择，找到我们下载好的pve镜像。点击开始
2. 完成后关闭即可，然后U盘弹出，如果有任何其他弹窗，关闭就行

安装PVE

1. 我们首先把软路由或者小主机连接上键盘鼠标，HDMI线连接显示器，如果你是笔记本，可能你需要准备一根HDMI采集卡利用obs来采集画面了，背后的网口我们拿eth0用网线接入电脑
2. 通电，通电后我们一直按键盘的F2，选择你的U盘作为启动项，（因为我的设备原因，图就没有了。）接着就会出现PVE的页面。我们选择第一个
3. 会出现跑码进度，让他跑完
4. 跑完后就出现协议，鼠标点击右下角继续
5. 这里就会出现下图所示，红框内就是选择安装的盘，看你需求，自行选择。完毕后继续鼠标点击右下角
6. 接着会让你选择国家键盘等，我们在Country这里输入C，就会出现列表，找到China就是咱们中国，然后会自动选择上海的时区，其他不管，继续右下角。
7. 然后会让你输入你的pve管理密码。这里输入后下一个框还需要再次输入确认一遍，最下面就是邮箱，填写你的邮箱。
8. 会让你设置网关和PVE管理地址，基于我们前面一开始的准备，所以我们需要把PVE的管理地址设置为：192.168.20.3，网关则设置为Openwrt的IP地址。记得把Hostname(FQDN)更改为pve.lan（如果你根据流程来，那你可以跟我图内一样。）
9. 完事后会让我们确认信息。继续我们会开始安装PVE。
10. 注意：跑完进度只有短暂的几秒钟时间让你拔掉U盘，不然就会重复一开始要重新填写参数等操作。所以请务必准备好，一旦出现下面的界面，要迅速去拔掉U盘。他会倒计时后自动重启，这样就正式安装到你指定的磁盘内。完成后，就会显示IP地址（就是你设置的PVE管理地址，端口号都是8006）

登录PVE并直通PCIe设备

1. 首先我们打开我们电脑的控制面板-网络和Internet-网络和共享中心，找到以太网。打开，点击弹窗出来的属性，选择Internet协议版本4，选择使用下面的IP地址。输入ip（IP段要跟你设置的PVE一致，如果你设置的PVEIP是192.168.1.1那你这里就需要保持192.168.1.x，这里的X可以自定义，但是前面要一致），子网掩码默认，默认网关就是你前面给PVE设置的网关。

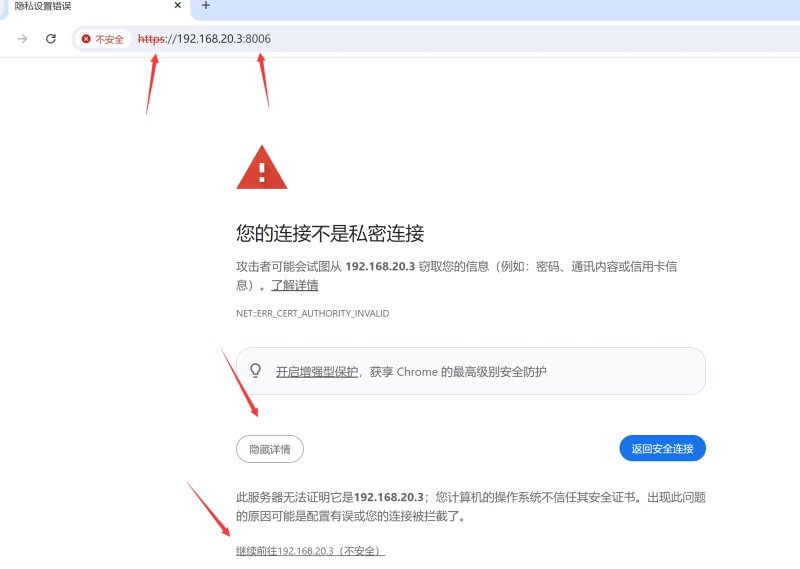

2. 完事后我们确认，在浏览器输入PVE的IP和端口，记得带上https://否则不行噢,一般会出现不安全的提示，点击高级，继续即可

https://ip:8006

1. 因为各个版本的不同，可能界面有所不同，进入后我们输入PVE设置的密码。语言选择中文。
2. 无效订阅提示，关闭即可
3. 我们用SSH工具连接PVE，这里使用的是FinalShell，当然你也可以用PVE自带的SSH工具

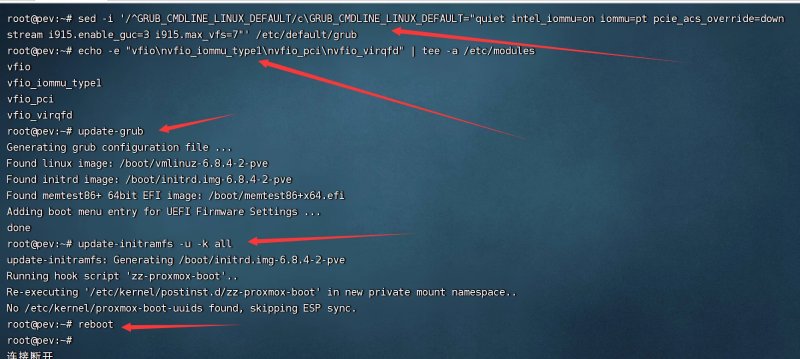

4. 连接完毕后，我们依次输入下面的命令（注意是依次！不是全部）：

- 开启核显SR-IOV 直通Pcie设备：

sed -i '/^GRUB_CMDLINE_LINUX_DEFAULT/c\GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt pcie_acs_override=downstream i915.enable_guc=3 i915.max_vfs=7"' /etc/default/grub
echo -e "vfio\nvfio_iommu_type1\nvfio_pci\nvfio_virqfd" | tee -a /etc/modules
update-grub
update-initramfs -u -k all
reboot

- 不开启核显SR-IOV 直通Pcie设备：

sed -i '/^GRUB_CMDLINE_LINUX_DEFAULT/c\GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt pcie_acs_override=downstream"' /etc/default/grub
echo -e "vfio\nvfio_iommu_type1\nvfio_pci\nvfio_virqfd" | tee -a /etc/modules
update-grub
update-initramfs -u -k all
reboot

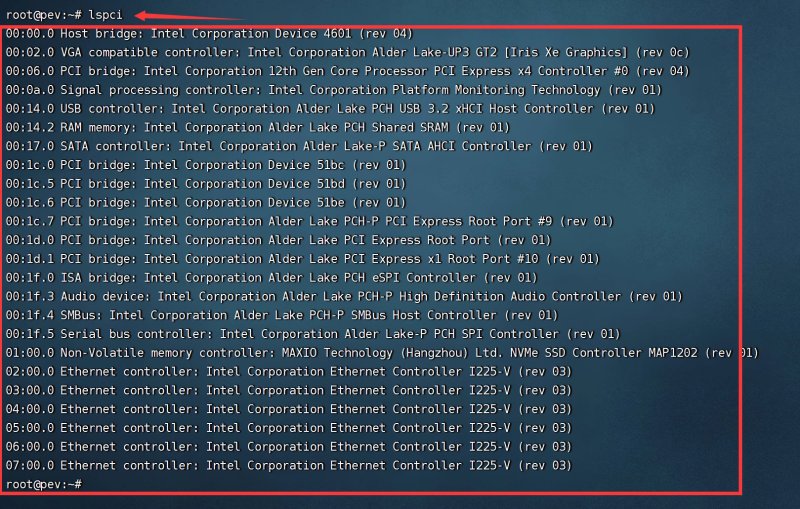

1. 输入后我们会重启PVE，等他重启后，点击右下角的⚡标志，重新连接。输入下面命令查看成功与否

lspci

安装Openwrt并直通网卡

1. 我们点击PVE页面的PVE展开，点击local(pve),选择ISO镜像，点击上传。
2. 选择你下载的img结尾的Openwrt镜像并上传。
3. 上传后我们会得到一个地址，下图所示红框内，复制出来记录下来。
4. 我们创建虚拟机，点击右上角的创建虚拟机，弹窗出来的常规选项，节点默认，VM ID这里也默认，名称自定义。下面有一个开机自启动，打勾下一步。
5. 操作系统这里选择不使用任何介质。
6. 系统和磁盘这里默认下一步
7. CPU这里我们根据你设备性能分配。因为我只是拿来拨号和特殊上网等操作，所以不需要太大的CPU和内存使用，所以我只分了2核心足以。类别我们选择host，下一步
8. 内存这里我用处不大，给了1024MB=1G足够
9. 网络这里我们模型选择Intel E1000,下一步
10. 最后确认，完成即可
11. 我们还不急着开机，因为还没配置完毕，我们选择Openwrt虚拟机，点击硬件，找到CD/DVD驱动器，选择，上面选择移除。
12. 还是硬件，找到硬盘，选择点击上面的分离。分离后会多出一个未使用的磁盘0，选择，上面的移除即可
13. 我们选择硬件上面的添加，PCI设备，出现弹框，点击原始设备，设备这里选择往下拉，找到除了第一个网卡，依次选择，勾选所有功能。添加。然后重复此步骤，把除了第一个网卡剩下的所有都直通分配给Openwrt.

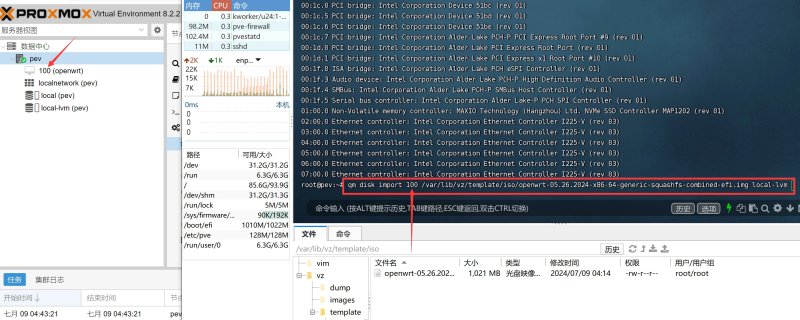

14. 以上操作完毕后，我们去ssh终端，输入下面命令，注意：这里的100就是前面创建Openwrt的VM ID，如果你是其他的自行替换，后面的/var/lib/vz/template/iso/xxxxx，这串就是让你前面上传镜像后红框内的地址，自行替换噢！！最后面加上空格，注意是空格local-lvm

qm disk import 100 /var/lib/vz/template/iso/xxxxx local-lvm

1. 回车后会跑进度，等完毕后会有如下图提示，我们可以找到PVE页面的Openwrt硬件选择，是否多出一个未使用的磁盘，且同名的信息。
2. 我们双击这个磁盘，把总线/设备，这个选择改成sata，添加就行
3. 再接着我们去Openwrt点击选项，找到引导顺序，选择后点击上面的编辑。取消第一个选项，找到刚改的sata,打勾，OK
4. 接着我们点击右上角的启动，这样就启动了Openwrt,再点击控制台。进入SSH页面

配置OpenWrt

1. 出现跑码，等结束大概页面就如下图，各个固件有些差距，不过大致一样。然后我们输入代码进入编辑network文件！

vi etc/config/network

2. 进入后你会看到大致如图所示的页面，你找到config interface'lan'这段，然后找到这段里面的option ipaddr,把里面默认的可能是10.10.10.10也可能是其他的，根据固件不同，可能默认也不同，更改成你pve设定的网关！如果你一直连续看教程，那当初你设定pve的时候设置的网关是192.168.20.1，所以此处就设置成192.168.20.1。怎么设置呢？我们按键盘的i键，进入编辑模式，用键盘的上下左右，让光标移到IP那段，正常删除重新填写即可。填写完毕后，记得按键盘的ESC，然后输入:wq,回车
3. 上述操作完毕后，我们在一开始的界面，输入reboot，意思就是重启Openwrt，到此Openwrt，安装完毕了。

OpenWrt拨号或者旁路由

1. 我们已经成功安装完毕OpenWrt，然后我们输入刚才设置的IP进入OpenWrt管理页面，输入您的帐号和密码，帐号默认root，密码也默认是root。
2. 进入后一开始应该是让你选择你需要的联网模式，选择您对应的。拨号就协议那里选择pppoe即可，然后输入你的宽带帐号和密码。注意网线要连接光猫。
3. 上述完毕后我们就去设置一下密码，点击系统，管理权，设置一个路由密码，就是Openwrt的登录密码。建议别用默认的。不安全。
4. 接着我们去配置网口，我们进入首页，找到网络接口状态，找到网口配置，然后进入，如果你是跟我一样的多网口，那你就查看wan口是否是亮的，一般来说你的eth0设置的是PVE管理口，那你其他的就可以拿一个来当wan口来连接光猫进行拨号，或者连接路由器，当旁路由。除此之外的两个口全在lan口那一栏打勾，相当于都充当lan口，这样直接插到剩下的网口，都是可以当lan口并且有网络！
5. 然后我们点击网络-接口-设备-br-lan右边的配置
6. 将常规设备选项的网桥端口除了wan口其他eht2,eth3...等都打勾并保存，保存并应用
7. 我们就可以在接口处看到已经网桥了除wan口以外的所有lan口
8. 我们再去系统的软件包里更新一下软件包，到时候就可以搭配Openwrt第三方的插件来玩Openwrt，例如魔法上网，例如Lucky，或者动态解析等。
